交通氣象災害保障服務解決方案

2017-02-15 09:31:49 | 查看:

【摘要】: 交通氣象災害保障服務解決方案基于我公司承建的預警工程中的交通氣象預警子工程。我公司依托國家級和江蘇交通氣象服務的成功模式，長期研

交通氣象災害保障服務解決方案基于我公司承建的預警工程中的交通氣象預警子工程。我公司依托國家級和江蘇交通氣象服務的成功模式，長期研究交通氣象保障服務系統，利用最先進的GIS技術，支持雷達、云圖、氣象資料和地理信息疊加顯示，支持全網絡化資料共享、監測預警、落區繪制和產品包裝，能夠實現省市縣三級聯動，支持氣象部門和交通部門聯動。并可以與超圖在電力氣象、水文氣象、應急氣象等方面的解決方案與成功案例結合，構建一體化的公共氣象服務系統。
交通災害保障服務一體化解決方案內容包括國家級交通氣象災害保障服務系統、省級交通氣象災害保障服務系統、國家級與省級產品共享與發布平臺。系統自動采集交通沿線觀測站、背景能見度觀測站、雷達、衛星云圖、WS報、臺風觀測數據的相關交通氣象信息，高效、準確地對交通沿線天氣實況和路面狀況進行實時監控與分析，實現了公路、航道、鐵路交通狀況實時監控、基于各類交通氣象客觀模型預報結果、通過交通氣象預報人員交互訂正，智能化一鍵制作預警預報服務產品，并實現通過專業服務網站、自動傳真、LED、語音電話、手機短信、Email、FTP、Lotus等多種發布手段向相關部門和專業服務用戶進行服務信息發布。
系統業務流程：
交通氣象業務流程的設計圍繞著交通氣象數據采集入庫、氣象實況監測預警、交通氣象客觀預報、主觀訂正預報、服務產品制作、產品分發與反饋，用戶通過瀏覽器在線訪問系統，Web服務器接收到用戶請求后，根據請求內容進行數據查詢并將查詢結果以一定的格式返回給瀏覽器，最終由瀏覽器解析以圖形或表格等方式呈現給用戶。

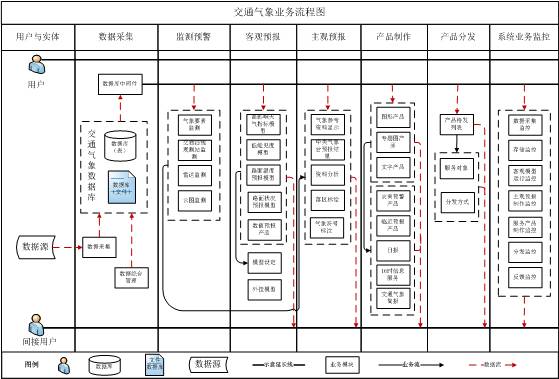

交通氣象業務流程設計

總體技術架構：

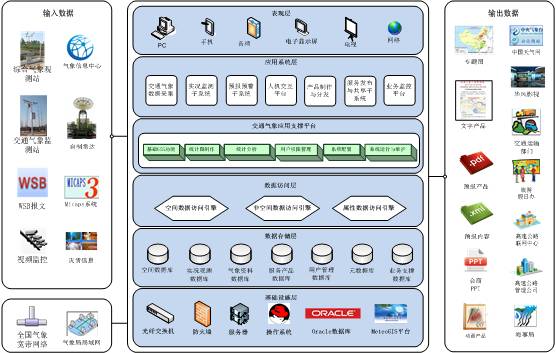

總體架構圖

數據庫設計：
通過數據庫管理系統對數據進行統一的管理和控制。除了具備數據管理的基本功能，還遵循以下設計原則：
1、對于交通沿線自動站等大數據量的特點，采用分區表來進行存儲；
2、對于數值預報模式數據、云圖和雷達等數據，采用物理文件+元數據表進行存儲；
3、基于身份驗證、訪問控制、可審計性、語義保密性方面安全性設計。

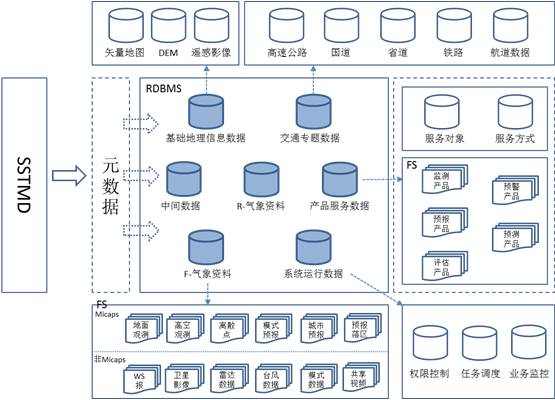

數據庫總體設計思路

業務特點：
（1）業務數據自動化采集
    基于ETL工具實現交通氣象業務數據自動化采集（包括數據庫到數據庫、文件到數據庫和文件到文件存儲區）。在系統實施過程中數據來自于不同的數據庫，有的是SQL Server的，有的是Mysql的，有的甚至是二進制存儲的文件，如數值預報模式數據、雷達數據、云圖數據等。通過開發針對各類復雜氣象數據轉換工具可以將存在于業務系統的原始數據庫中的相關數據進行一系列的轉換過程，按照統一的格式裝載到數據倉庫或者數據庫中，完成數據整合的過程。
    本系統將整個氣象部門與高速公路管理部門的數據納入一個節約化平臺的設計中來，包括氣象有關的12大類共計38小類數據入庫，搭建交通氣象綜合數據庫，并為未來交通氣象信息私有云的提供應用基礎。包括沿線自動站與區域自動站、自制7種雷達觀測數據、FY2D和FY2E云圖觀測數據、WS人工報文數據、實時臺風數據觀測、數值預報模式數據參考、實時積雪數據、實時流域水位數據、災害隱患點數據、Micaps1-14類數據的天氣分析、交通氣象研究成果格點數據分析、各類研究成果Netcdf數據。
（2）多種災害監測預警
   實現交通氣象各種業務資料的災害監測預警（交通沿線自動站實況監測預警、背景能見度站實況監測預警、WS報監測預警、雷達實況監測預警、數值模式產品監測預警、雷達外推產品監測預警）。
（3）交通氣象災害客觀預報
   研制了多種交通氣象客觀預報模型（低能見度、路面溫度、路面狀況、交通通行指數、交通氣象預警模型、高影響天氣經驗標預報、交通氣象數值預報）。
（4）智能化產品制作
   實現交通氣象智能化服務產品制作（按不同災害種類、災害程度、不同服務對象一鍵式生成多個服務產品）。
（5）共享與發布服務網絡平臺
   實現交通氣象共享與發布服務網絡平臺（國家級與省級氣象部門資料與產品共享、省級氣象部門與交通運輸部門資料與產品共享、視頻數據接入與共享）。
（6）氣象三維展示與分析
   實現交通氣象三維展示與分析（交通沿線自動站實況拼圖、預報拼圖、云圖動畫顯示、雷達動畫顯示、交通干線與設備三維場景虛擬現實）。
（7）業務化全程監控
   實現交通氣象業務化全程監控（包括數據采集、入庫存儲、客觀模型運行、預報制作、服務產品制作、產品分發、服務反饋狀態各個過程監控）。

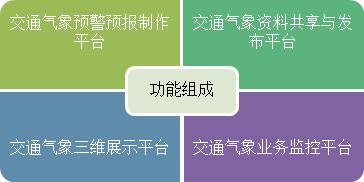

功能組成

（1）交通氣象預警預報制作平臺

提供交通氣象監測預警、交通氣象綜合資料展示、預報數據參考、預報制作、產品制作、系統管理等功能。

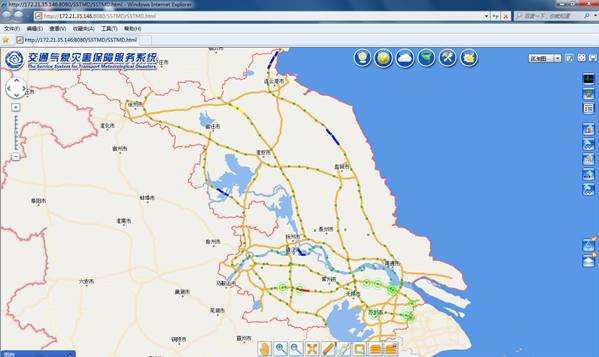

交通氣象監測預警展示

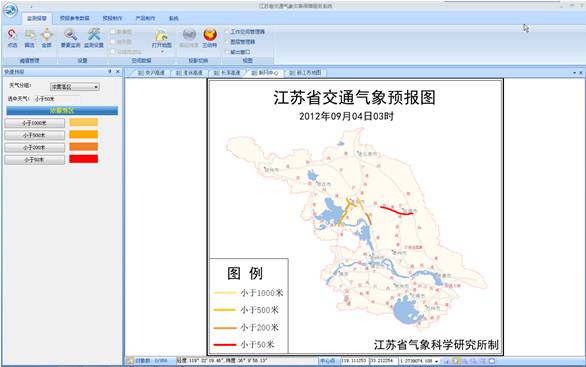

交通氣象手工挑選路段預報制作

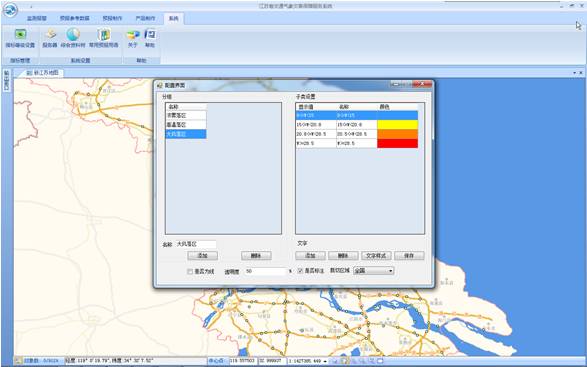

氣象要素指標等級設置

（2）交通氣象資料共享與發布平臺
提供氣象實況監測、雷達監測、云圖監測、臺風監測、預警預報產品共享等功能。

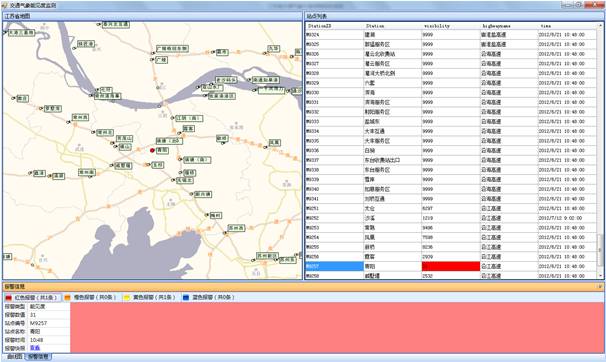

道路實況監測報警

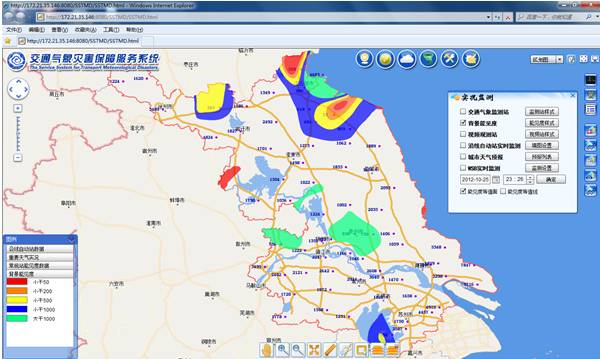

能見度插值色斑圖

（3）交通氣象三維展示平臺
二維 GIS 需要將其投影到平面上，通過符號的方式表現，無法表達地形的高低起伏、無法表現高空戒地下的地物，也無法模擬高速公路狀況、交通沿線觀測站、電子室外顯示牌等景觀。三維GIS無需投影即可描述真實地形面貌，表達二維 GIS無法表達的地形、高速公路、國道、地面建筑、交通沿線觀測站、電子室外顯示牌，更加形象直觀，更加有利于將 GIS推向大眾化。
（4）交通氣象業務監控平臺
提供可視化的業務運行監視界面，實現對系統整體運行狀況的實時監控，包括交通氣象數據采集監控、數據存儲監控、客觀模型運行監控、預報產品制作監控、產品分發監控、產品送達狀態監控等，為系統能夠持續穩定運行的提供重要保障。
同時系統自動生成監控運行日志文件，可以實時查看數據采集、預報產品制作、服務產品制作、服務產品分發等流程中的運行狀態監控日志。當發現異常時，系統將根據實時監控狀態自動報警，提醒管理人員進行出錯信息的定位、查找，排除各種問題。

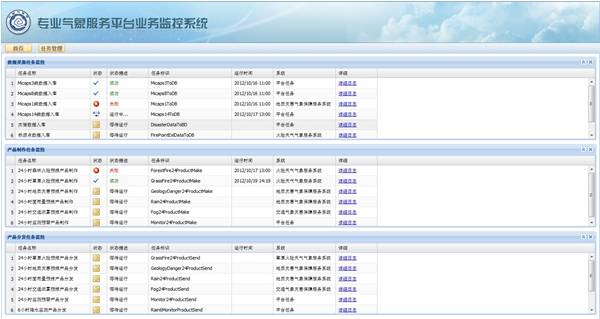

單個事務監測界面
